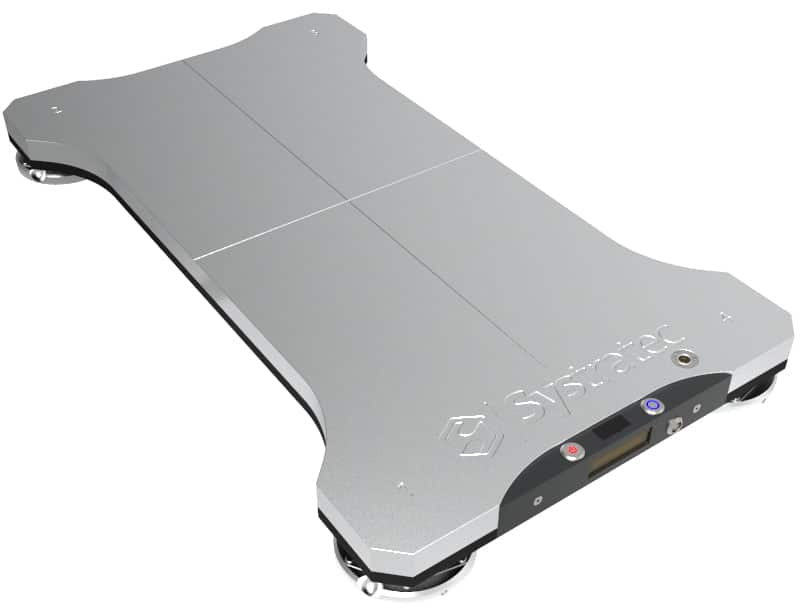

CARBON|aero Reference

Posiblemente el sistema de pesaje y medida del centro de gravedad portátil más avanzado de la industria aeronáutica.

El sistema de pesaje y cálculo de centro de gravedad CARBON|aero Reference es la expresión perfecta de la experiencia de nuestros ingenieros en la concepción de instrumentos de pesaje de altas prestaciones.

CARBON|aero Reference es la respuesta de SYSTRATEC a las demandas más comunes de la industria aeronáutica y aeroespacial, que encontraba los sistemas tradicionales existentes en el mercado demasiado pesados, demasiado difíciles de instalar y muy limitados en términos de repetibilidad y precisión. Le invitamos a descubrir, una a una, las características y soluciones más innovadoras que hacen del sistema CARBON|aero Reference la solución para pesaje y cálculo de centro de gravedad más flexible, potente y manejable existente en el mercado actual.

Fibra de Carbono y Aluminio Aeroespacial

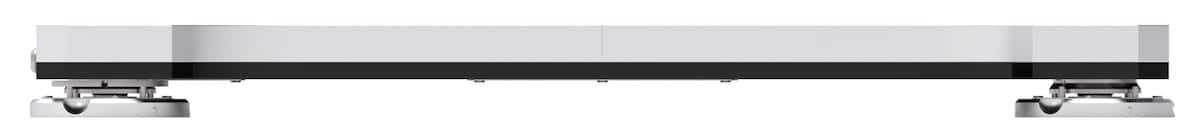

Systratec es el primer fabricante de la industria de instrumentación en combinar el uso de la fibra de carbono con el aluminio de grado aeroespacial en plataformas portátiles de alta capacidad, para reducir a la mitad el espesor y el peso de las soluciones tradicionales existentes.

La reducción de peso que se consigue frente a soluciones basadas en fundición o en acero inoxidable mecanizado, facilita enormemente el manejo de las plataformas durante su instalación, incrementando sensiblemente las condiciones de ergonomía y salud laboral de sus equipos de trabajo y reduciendo el tiempo de preparación de sus ciclos de pesaje y cálculo de centro de gravedad.

Así mismo, la reducción en altura permite el uso de rampas de encaminamiento más cortas y de menor pendiente, lo que redunda en un remolcado del avión sobre el sistema más suave y preciso.

Células de carga High-End con calidad de laboratorio

¿Son todas las células de carga iguales? ¡En absoluto!

El rendimiento final de un instrumento de medición viene determinado por el componente de menor calidad. Ese será el eslabón más débil de la cadena. Conseguir la máxima calidad alcanzable requiere evaluar cada componente, ya sea un tornillo o la electrónica completa, para garantizar que cumple con creces las especificaciones necesarias.

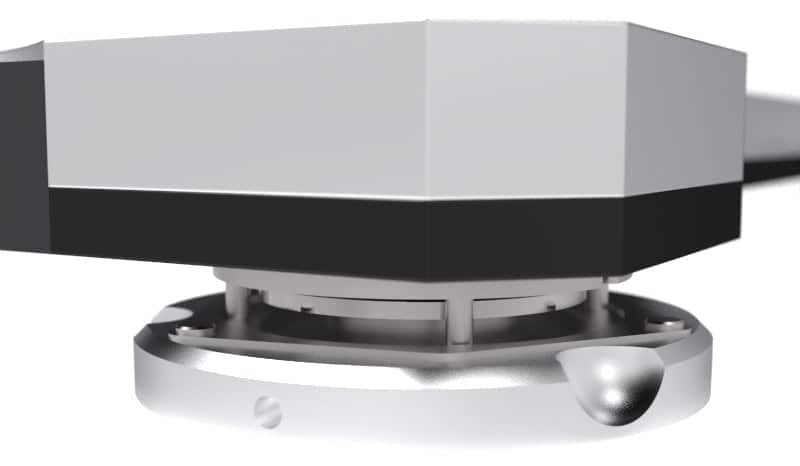

Por eso decidimos hace muchos años utilizar sensores RTN de HBK – Hottinger Brüel & Kjær en nuestros sistemas de pesaje de aviones. Se trata de una célula de carga exigente en cuanto a su instalación: requiere un kit mecánico de acero inoxidable 17-4PH endurecido H900 para recibir la carga de forma apropiada y aislarla de las fuerzas transversales para que dé lo mejor de sí. Por supuesto, una vez preparado un buen «hogar» para ella, podrá contar con su extraordinaria linealidad, exactitud y precisión durante años y años y años.

Instalación asistida electrónicamente.

La electrónica de procesamiento Systratec CORE, junto con el módulo de adquisición Systratec LCGRID, alojados ambos en el interior de la plataforma, permiten ofrecer esta innovadora prestación exclusiva.

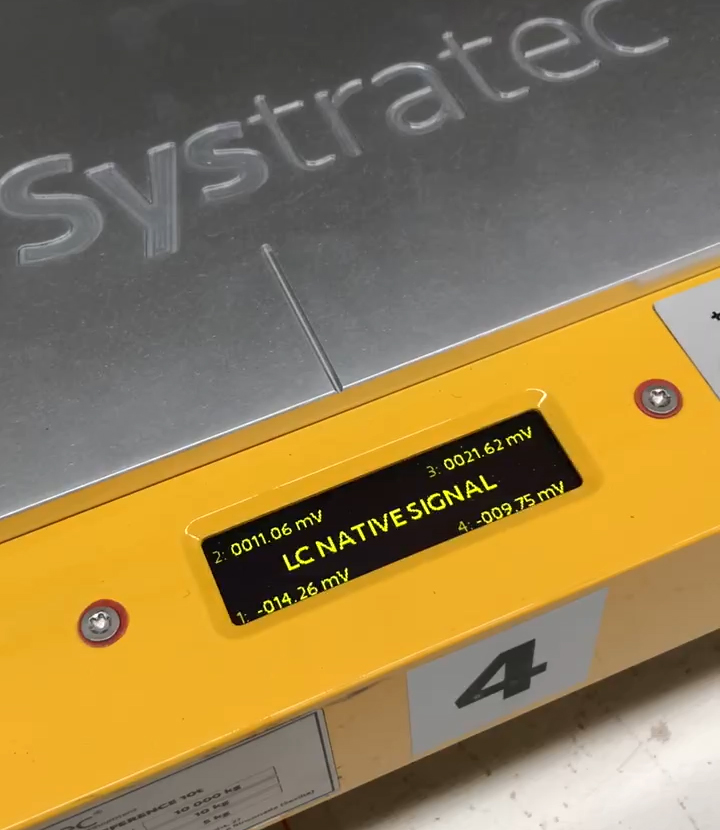

Durante la instalación del sistema, la señal proveniente de cada célula de carga es analizada en tiempo real, evaluando la idoneidad de la posición de instalación de manera continua. El usuario recibe indicaciones claras, en el display de control o en la unidad de visualización y control remoto Bluetooth, sobre el balance actual de la plataforma, permitiéndole ajustar sobre la marcha los pies de apoyo hasta equilibrar la plataforma, repitiendo así la posición de uso en la que fue calibrada en nuestro laboratorio.

Esta herramienta exclusiva de Systratec garantiza el mejor reparto posible del peso entre las cuatro células de carga del instrumento, asegurando que éstas se están empleando en el rango de uso idóneo, incrementando notablemente la calidad del dato obtenido en las mediciones y resultando un sistema mucho más fiable y de mayor repetibilidad.



Comunicaciones inalámbricas opcionales

La presencia de cables en un entorno de pesaje industrial es siempre un inconveniente. El cableado y sus conectores son el origen de muchas de las averías más comunes de los sistemas tradicionales, complican la instalación y pueden suponer un riesgo para los operadores del sistema, dificultando además las tareas de remolcado del avión durante el ciclo de pesaje y cálculo del centro de gravedad.

Por esta razón hemos dotado a nuestras plataformas CARBON|aero Reference de conexión inalámbrica opcional. El cliente puede elegir entre conexión WiFi o Bluetooth LE para recibir en sus sistemas informáticos instantáneamente todos los datos recogidos por su sistema de pesaje en tiempo real. Configuramos el protocolo de comunicaciones en firmware a la medida de las necesidades de nuestros clientes, facilitando así la labor de su departamento de informática industrial para llevar a cabo la integración perfecta del equipo en sus sistemas de información.

Control remoto inalámbrico opcional

Las comunicaciones bidireccionales inalámbricas incorporadas a nuestras plataformas CARBON|aero Reference permiten un control remoto completo del instrumento como si el operador estuviera situado delante de la plataforma.

El protocolo de comunicaciones dispone de comandos diseñados para realizar todas las operaciones típicas de un sistema de pesaje. De esta manera, el usuario puede poner a cero las básculas, fijar una tara o alternar el modo de funcionamiento entre «modo medida«, «modo ajuste» y «modo cálculo de centro de gravedad» mediante una simple orden de sus sistemas informáticos.

Esta innovadora prestación permite automatizar el ciclo de pesaje mediante scripts de los sistemas de tests asistidos por computador más habituales de la industria aeronáutica y aeroespacial, asegurando así que el procedimiento diseñado para la realización de la prueba se repite de manera idéntica en cada ocasión.

Medida del peso y cálculo del centro de gravedad.

Las plataformas CARBON|aero Reference se benefician extraordinariamente del avanzado tratamiento de señal inherente a todos nuestros instrumentos equipados con la electrónica Systratec CORE + Systratec LCGRID.

Monitorizamos de manera continua la señal proveniente de cada célula de carga, amplificándola mediante amplificadores operacionales de instrumentación de deriva cero y atacando posteriormente la etapa de digitalización mediante conversores sigma-delta de 24 bits libres de ruido.

La señal ya digitalizada es tratada por algoritmos DSP y evaluada en su calidad para ser posteriormente convertida a valores de peso aplicando los parámetros de calibración multipunto almacenados en el sistema. De este modo garantizamos que cada valor de peso entregado por el sistema corresponde a una medición perfecta.

De igual modo, el acceso individualizado y simultáneo a cada célula de carga es el inicio de nuestro algoritmo exclusivo de cálculo del centro de gravedad, que permite conocer en coordenadas X e Y la posición exacta de la carga sobre la plataforma con precisión milimétrica.

Accesorios específicos

Para facilitar aun más el uso diario del sistema CARBON|aero Reference, SYSTRATEC ha diseñado una gama de accesorios específicos perfectamente adaptados a todas las tareas comunes:

Útil manual de transporte individual de plataforma: diseñado para el transporte de cada plataforma desde el carro de almacenaje hasta su ubicación de trabajo para el pesaje del avión.

Rampas de acceso y separadores: disponibles en varias medidas, permitiendo ajustar la instalación del sistema a cualquier huella de avión.

Carro de almacenaje, carga y transporte interior del sistema: diseñado para el transporte del sistema a distintas ubicaciones en el interior de la factoría. Permite el almacenaje vertical del sistema completo, incluídas rampas y placas índice, y la fácil extracción de todos los elementos para su instalación. Además proporciona infraestructura de carga para las baterías de las plataformas mientras están almacenadas.

Flightcase específica para el envío de plataformas al laboratorio de calibración: de construcción robusta e interior en espuma de alta densidad, protege adecuadamente cada plataforma durante el transporte entre la factoría y el laboratorio de calibración para las operaciones de verificación periódica habituales.

Instalación fija encastrada opcional

Cuando se dispone de un hangar exclusivo para pesaje o de una estación de test de vuelo puede preferirse optar por una instalación fija del sistema de pesaje. La instalación fija permite que el sistema siempre esté disponible para ser utilizado, al evitar el uso de rampas y los tiempos de montaje, desmontaje y almacenamiento. Además, los riegos inherentes al remolcado del avión o helicóptero sobre rampas desaparecen.

Para estas situaciones, SYSTRATEC ha diseñado un kit de encastre específico, compuesto por cuatro marcos en aluminio aeroespacial mecanizado y una placa índice en acero destinada a mantener cada plataforma en su lugar de trabajo indefinidamente. Ningún elemento del sistema sobresale del plano del suelo y, gracias a su robusta construcción, permite la circulación sobre él tanto del avión como de los elementos de tracción más habituales en una linea final de ensamblaje o en una factoría de mantenimiento aeronáutico.

Los sistemas aeronáuticos High-end, requieren de documentación, herramientas y servicios postventa al mismo nivel.

Procedimiento de Pesaje detallado

Desarrollado para asegurar la repetitividad del proceso de medición, su trazabilidad y el control por parte del Departamento de Calidad.

Política de Mantenimiento Mecánico detallada

Política anual de mantenimiento preventivo diseñada para asegurar el servicio ininterrumpido del sistema en toda la duración del programa.

Política de Mantenimiento Metrológico detallada

Conjunto completo de procedimientos de ajuste y controles metrológicos periódicos, según recomendaciones OIML, para asegurar la precisión del sistema durante todo el programa.

Política de repuestos a largo plazo

Política de repuestos responsable para garantizar su disponibilidad durante toda la vida del programa.

Herramientas de control a medida

Masas calibradas Systratec REFERENCE fabricadas para ajustarse perfectamente al mantenimiento metrológico de su sistema, año tras año.

Información de pedido

Ofrecemos nuestras plataformas CARBON|aero Reference de manera estándar en tres capacidades nominales: 10 000 kg, 20 000 kg y 30 000 kg. Para requerimientos especiales, en SYSTRATEC estamos preparados para crear sus plataformas CARBON|aero Reference con el rango de peso y las características geométricas que necesite, sea cual sea la huella del avión. Entregamos todas nuestras plataformas con el correspondiente certificado de calibración inicial confeccionado en nuestro laboratorio en el momento de la producción.

EJEMPLO DE APLICACIÓN: BOEING B737 - AIRBUS A320

Disposición ejemplo del sistema de pesaje de acuerdo con la huella del BOEING B737 y el AIRBUS A320. Está compuesto por seis plataformas CARBON|aero de 20t cada una, seis rampas de acceso y seis topes de rueda opcionales.

¿QUÉ NOS HACE DIFERENTES?

El afán por superar las tecnologías de pesaje tradicionales, construyendo los sistemas de pesaje más avanzados, precisos y de mayor vida útil del mercado, es lo que mueve a todo el equipo de SYSTRATEC. Este ambicioso objetivo se consigue trabajando cada báscula en profundidad, buscando la excelencia en todas las tecnologías empleadas: el diseño estructural, la elección de los materiales, los sensores empleados, el hardware de la electrónicas de medida y de los visualizadores de peso, el firmware de todas las electrónicas, los procedimientos y herramientas de calibración y un sinnúmero de detalles más. Cuidando cada instrumento, cada receptor de carga y cada electrónica al máximo es como podemos garantizar a nuestros clientes que la inversión realizada en la compra de sus equipos de medida está protegida y es rentable al disponer durante muchos años de un instrumento actualizable y capaz de proporcionar siempre la más alta calidad de valor de magnitud medida existente en la industria. Los sistemas de pesaje y de medida del centro de gravedad de SYSTRATEC incorporan las siguientes tecnologías exclusivas:

ESTRUCTURAS ULTRA RÍGIDAS

Construimos nuestras básculas y todos nuestros receptores de carga empleando aluminio aeronáutico, acero inoxidable y fibra de carbono exclusivamente. Nuestras estructuras están diseñadas para presentar flexión nula a carga nominal sobre la huella del neumático. Esto redunda en una mayor linealidad, precisión y durabilidad de todo nuestros instrumentos frente a las soluciones tradicionales.

CONTROL TOTAL DE FIRMWARE

Como fabricantes de nuestras propias electrónicas, disponemos de control total sobre el firmware interno. Esto permite ofrecer al mercado
una altísima capacidad de adaptación e integración de nuestros instrumentos en cualquier proceso del cliente. Además nos permite actualizar nuestros instrumentos durante toda su vida útil, evolucionando sus capacidades a medida que evolucionan las necesidades de nuestros clientes.

MEDIDA DE LA POSICIÓN DE LA CARGA

Nuestras básculas más avanzadas proporcionan, además del valor de peso, la posición exacta de la carga sobre la plataforma con precisión milimétrica. Esta prestación exclusiva reduce enormemente la incertidumbre en los cálculos de distribución estática de masa, centro de gravedad o centrado aeronáutico.

SENSORES DE PESO DE GAMA ALTA

Construimos nuestras básculas y receptores de carga alrededor de sensores de gama alta en acero inoxidable basados en galgas extensiométricas exclusivamente. Partners desde 2015 del fabricante alemán de sensores HBM® Hottinger Brüel Kjaer, empleamos exclusivamente estas células de carga por su extraordinaria calidad metrológica y durabilidad, reconocidas mundialmente y presentes en todos los laboratorios de referencia. El uso de estas células de carga de gama alta permite una mayor facilidad de ajuste año tras año, prácticamente de manera indefinida, frente a otras tecnologías como sensores piezoeléctricos, capacitivos, o de presión hidráulica, o células de carga de baja calidad, que pierden su capacidad de ajuste a los pocos años de uso.

MANEJO INDEPENDIENTE DE CADA SENSOR

En nuestros instrumentos no empleamos cajas de suma. Nuestras electrónicas propietarias son capaces de adquirir por separado y
en paralelo la señal individual de hasta 20 células de carga simultáneamente. Vigilamos cada uno de los sensores durante el proceso de pesaje para asegurarnos de proporcionar siempre la mejor medición posible, detectando saturación, cortocircuito, estados no deseados de tracción y otros problemas potenciales antes de dar un valor de peso susceptible de no tener la calidad de nuestra marca.

MAYOR PRECISIÓN

MAYOR VIDA ÚTIL

GARANTÍA 2 AÑOS

MAYOR USABILIDAD

MENOR MANTENIMIENTO

FIRMWARE EVOLUCIONABLE

MEJOR INTEGRACIÓN

¿Avión o helicóptero ligero?

Sistema Auto|WS

Una nueva categoría en sistemas de Pesaje y Cálculo de Centro de Gravedad portátiles para avión ligero.

¿Pesaje en gatos?

Sistema Jack|WS

Convierta sus gatos de elevación tradicionales en un sistema de medida de masa y centrado.

¿Avión o helicóptero mediano?

Sistema Aero|WS

El estándar en sistemas de pesaje portátiles para helicópteros y aviones medianos.

¿Un sistema encastrado?

Descubra nuestro sistema fijo para el pesaje y medida del centrado en hangar o FAL
