L’instrument static|W&B Reference est conçu pour fournir un moyen de mesurer la masse totale et sa distribution sur de petites pièces et assemblages qui peuvent être facilement positionnés et tournés sur l’instrument. C’est l’un de nos instruments les plus utilisés et on le trouve dans de nombreux laboratoires de qualité des principaux fabricants de nanosatellites et de microsatellites, des entreprises d’usinage, des fabricants d’avionique, etc.
Le système se compose d’un récepteur de charge équipé de capteurs HBM® de haute précision et d’un ou plusieurs dispositifs de positionnement, qui sont conçus sur mesure pour les pièces du client et dont les dimensions sont certifiées. Nous concevons des dispositifs de positionnement pour des pièces avec des plans de référence clairs, pour des pièces essentiellement irrégulières et pour une utilisation combinée des deux types de pièces.
Le système fonctionne à partir de notre système électronique static|W&B Desktop, équipé d’un écran tactile et d’une interface RS 485 pour la connexion aux systèmes informatiques du client.

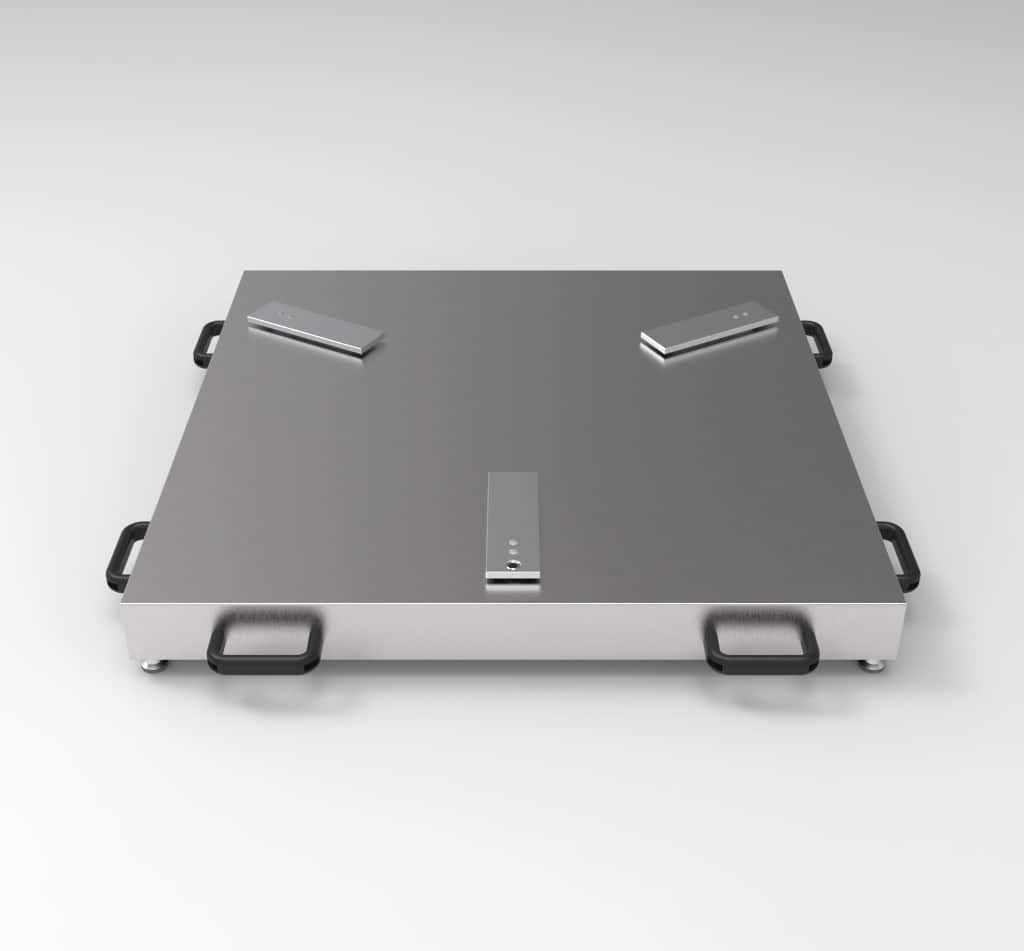

LE RÉCEPTEUR DE CHARGE
Le récepteur de charge est fabriqué en aluminium de qualité aéronautique usiné. Le choix du matériau, ainsi que la structure interne, assurent un comportement rigide lors de l’application de la charge, évitant les déformations qui peuvent influencer la précision des mesures. Il est équipé de pieds de support réglables pour la mise à niveau du système pendant la mise en service, assistés d’un niveau à bulle intégré.
Les capteurs choisis pour équiper chaque plate-forme sont des capteurs de flexion haut de gamme HBM® de la portée la plus appropriée pour chaque application. Notre équipe d’ingénieurs est à votre disposition pour étudier la forme et le poids des objets à mesurer afin de vous proposer la gamme la plus adaptée avec la meilleure échelle d’affichage des coordonnées du poids et du centre de gravité.
Les connecteurs choisis sont d’une qualité extraordinaire, fabriqués en acier, équipés d’un mécanisme d’autocentrage et d’un verrouillage automatique.
LES OUTILS DE POSITIONNEMENT
Ils sont conçus et fabriqués sur mesure pour les objets que le client doit mesurer. Ils fournissent un système de fixation répétable et calibré sur le plan dimensionnel pour ces objets dans une position connue. Ils sont fabriqués en aluminium usiné de qualité aéronautique, avec une grande résistance et un poids léger pour faciliter la manipulation.
Si les objets à mesurer ont des plans de référence clairs, il est possible de construire des dispositifs de positionnement simples et polyvalents en format plaque. Pour les objets de géométrie complexe, irrégulière et sans plan de référence, nous construisons des dispositifs de positionnement multi-pièces plus complexes, parfaitement adaptés aux besoins du client.
En d’autres occasions, c’est le client qui préfère fabriquer ses propres outils de positionnement, tâche qu’il accomplit avec le soutien et les conseils de SYSTRATEC, garantissant ainsi une parfaite interaction avec l’instrument.

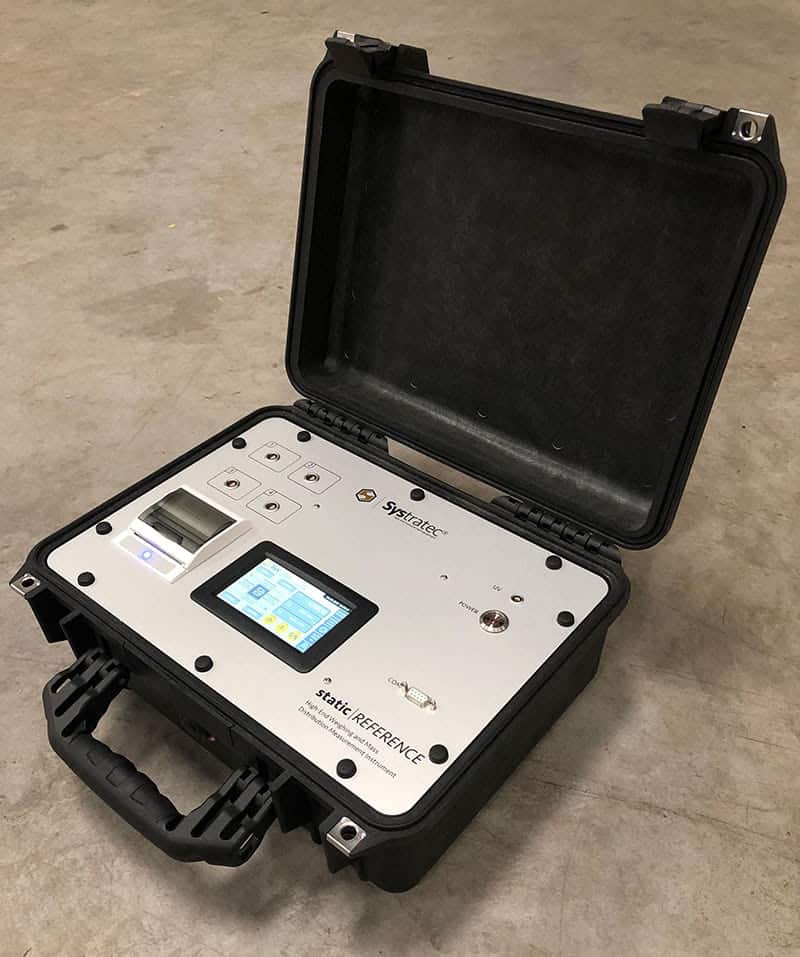

SYSTRATEC® static|REFERENCE ÉLECTRONIQUE
Le système est commandé à partir de l’écran tactile couleur de notre système électronique de mesure et d’affichage Systratec® static|REFERENCE.
Cette électronique bénéficie grandement du traitement avancé des signaux inhérent à tous nos instruments, qui comportent notre célèbre carte de traitement Systratec CORE ainsi que notre module d’acquisition et de conditionnement des cellules de charge Systratec LCGRID.
Nous contrôlons en permanence le signal provenant de chaque cellule de charge, en l’amplifiant au moyen d’amplificateurs opérationnels d’instrumentation à dérive nulle, puis en attaquant la phase de numérisation au moyen de convertisseurs sigma-delta 24 bits sans bruit. Le signal numérisé est traité par des algorithmes DSP et sa qualité est évaluée pour être ensuite convertie en valeurs de poids en appliquant les paramètres de l’étalonnage multipoint stockés dans le système.
L’accès individualisé et simultané à chaque cellule de charge est le point de départ de notre algorithme exclusif de calcul du centre de gravité, qui permet de connaître les coordonnées du centre de gravité de la charge avec une précision millimétrique.
La combinaison de ces technologies SYSTRATEC uniques garantit que chaque valeur de poids et chaque position du centre de gravité fournies par le système correspondent à une mesure parfaite.
De plus, le micrologiciel de notre électronique est évolutif, ce qui garantit la meilleure adaptation possible aux processus du client et une longue durée de vie de l’instrument.
INNOVATIONS CLÉS
Le système de mesure du poids et du centre de gravité static|W&B intègre les technologies uniques suivantes de SYSTRATEC:
STRUCTURE ULTRA RIGIDE
Le choix du matériau et de la structure interne élimine l’effet de flexion et l’altération des positions relatives des capteurs, si fréquents dans d’autres systèmes de plate-forme lorsque la charge nominale est appliquée. Cela permet d’améliorer la linéarité de l’instrument et la précision des mesures.
SENSORS' BALANCE SURVEILLANCE
Algorithme intelligent du micrologiciel qui vérifie en permanence les signaux reçus de chacun des trois capteurs de l’instrument. Cette fonction unique détecte les variations anormales du signal en temps réel, identifiant et indiquant une éventuelle défaillance du capteur lorsque la charge est sur la plate-forme.
SURVEILLANCE INDIVIDUELLE DES COURTS-CIRCUITS ET DES CIRCUITS OUVERTS
Processus continu de micrologiciel qui détecte les conditions de défaut de court-circuit ou de circuit ouvert de chaque capteur, identifiant également le capteur en question et évitant de prendre des mesures inexactes avec l’instrument.
ÉLECTRONIQUE DE QUALITÉ DE LABORATOIRE
Etages d’amplification et d’acquisition séparés pour chaque cellule de charge, avec amplificateurs opérationnels d’instrumentation à dérive nulle et convertisseurs sigma-delta 24 bits insensibles au bruit. Protocole de communication entièrement personnalisable via l’interface série pour une intégration industrielle facile.
CONTRÔLE INDIVIDUEL DE LA TRACTION ET DE LA SATURATION
Cette routine du micrologiciel surveille en permanence une éventuelle saturation ou une condition de traction indésirable de chaque capteur en raison, par exemple, d’un blocage mécanique de la plate-forme par des objets, outils ou accessoires externes. Il identifie également le capteur en question, facilitant ainsi une maintenance corrective précoce.
CAPTEURS HAUT DE GAMME
Les capteurs HBM® haut de gamme en acier inoxydable certifiés OIML pour les environnements difficiles, fabriqués en Europe selon les normes de qualité les plus strictes, garantissant des performances parfaites pendant toute la durée de vie de l’instrument.

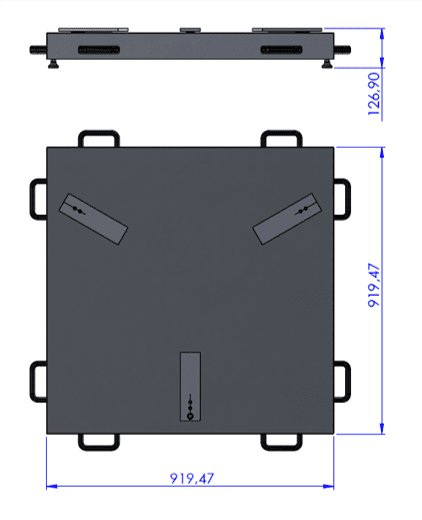

DIMENSIONS
Nous fabriquons notre système de pesage et de mesure du centre de gravité statique W&B Reference en deux configurations différentes : sur table pour les charges jusqu’à 200 kg et sur pied pour les charges plus lourdes. Les dimensions standard sont celles indiquées sur la figure. Dans des cas particuliers, nous pouvons fabriquer le système aux dimensions requises par le client.
